中頻電源與變頻電源在核心原理、技術特性及應用場景上存在顯著差異，具體區別如下：
一、工作原理差異
-
中頻電源
- 將三相工頻電（50Hz/60Hz）轉換為固定頻率的單相中頻交流電（通常為400Hz–10kHz）57。
- 采用“整流（AC→DC）→濾波→逆變（DC→固定中頻AC）”結構，核心為晶閘管或IGBT逆變技術39。
- 輸出頻率不可調節，需通過諧振回路匹配負載
-

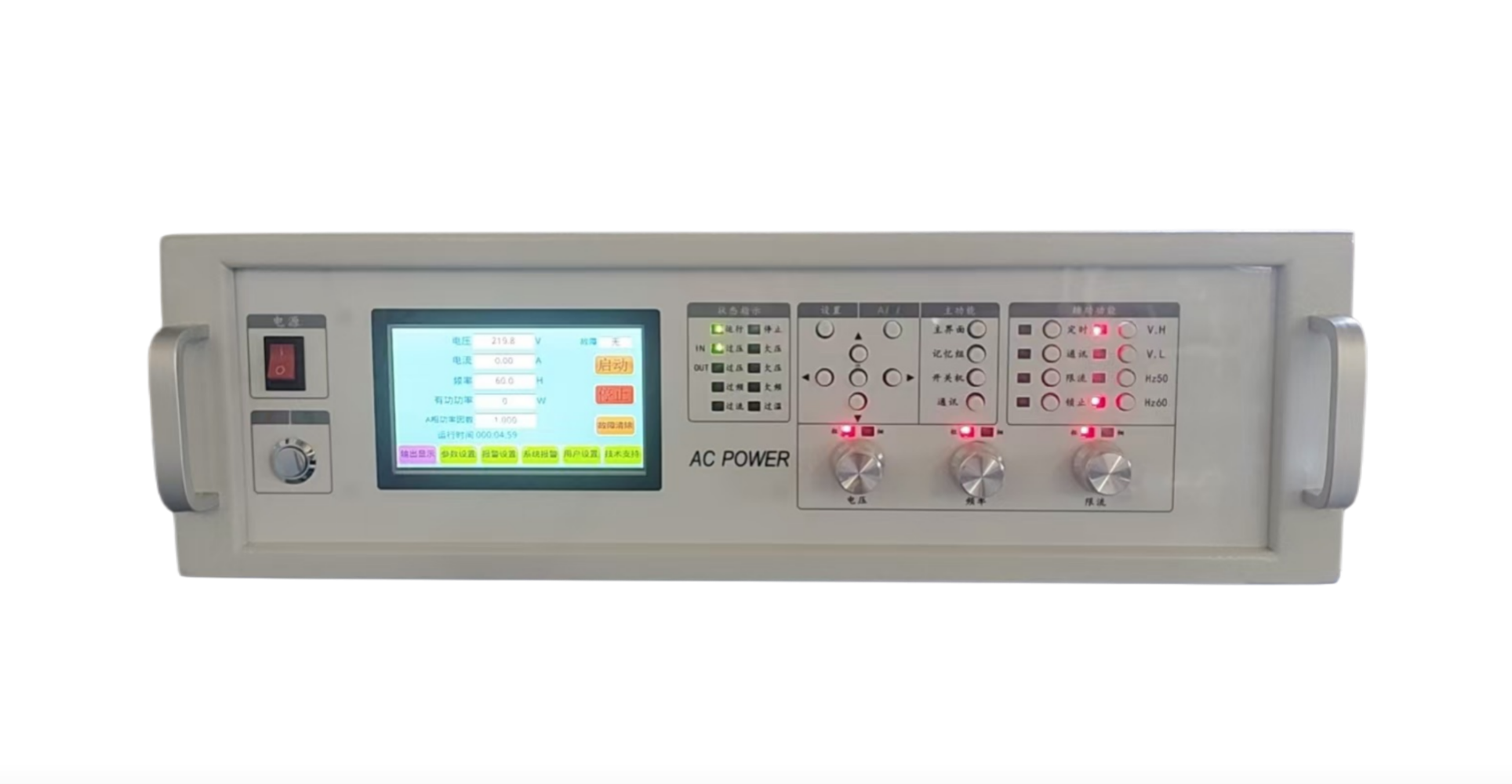

變頻電源
- 將輸入交流電轉換為頻率與電壓均可獨立調節的純凈正弦波交流電（范圍通常為40Hz–500Hz，可擴展至1200Hz以上）12。
- 采用“整流→濾波→SPWM高頻調制逆變”技術，通過數字處理器（DSP）實現精準穩壓穩頻18。
- 輸出波形失真度低（THD<3%），無需諧振匹配813。
?? 二、輸出特性對比
| 特性 | 中頻電源 | 變頻電源 |
|---|---|---|
| 輸出頻率 | 固定（400Hz–10kHz） | 連續可調（40Hz–500Hz+） |
| 波形質量 | 中頻方波/調制波 | 純凈正弦波（THD≤3%） |
| 負載適應性 | 需諧振匹配負載 | 可直接接入任意阻性/感性負載 |
| 電壓調節 | 與頻率綁定 | 獨立于頻率調節 |
三、應用場景區分
-
中頻電源典型應用
- 金屬加工：熔煉、淬火、透熱焊接（如感應加熱爐）57；
- 特殊領域：航空機載設備（400Hz電源）、醫療電療設備（無電解刺激）25；
- 工業場景：晶體生長、金屬液凈化7。
-
變頻電源核心用途
- 測試驗證：電氣設備性能測試、實驗室模擬各國電網（電壓/頻率可編程）12；
- 精密儀器：高穩定性供電（如半導體制造設備）1；
- 新興領域：新能源電機測試、岸電電源、微電網仿真413。
? 四、技術延伸差異
- 諧波控制：中頻電源需增加整流脈動數（如12/24脈波）抑制高次諧波35，變頻電源通過SPWM調制天然降低諧波干擾8；
- 結構復雜度：中頻電源依賴整流變壓器與電抗器310，變頻電源采用模塊化IGBT設計，體積更緊湊13；
- 保護機制：中頻電源側重過流/缺相保護3，變頻電源具備電壓切斷、瞬時值反饋等多重防護8。
